■ 系统简介
新能源场站全景监控系统实现新能源场站可控资源监视、次/超同步振荡监视、毫秒级实时跟踪与精益控制等功能的全景全过程监视和控制 。该系统实时采集新能源场站中各发电单元的运行状态信息，通过通信网络接入电网安全稳定控制系统及调度主站，实现电网故障过程中对新能源发电单元状态实时跟踪、可控资源监视、次/超同步振荡监视与精益控制等涉网紧急监视及控制功能。
■ 技术架构
安全稳定控制层装置与电网稳控系统及紧急态监控层互联，实现场站侧发电单元与电网之间信息传递；紧急态监控层装置与安全稳定控制层及源控终端互联，实现源控终端信息的汇聚及控制命令下发；源控终端与紧急态监控层及发电单元互联，实现数据采集与上送、命令接收与执行。全景监控系统通过电力专网与电网稳控系统互联，实现新能源发电单元的监视与控制；通过调度数据网与调度主站互联，实现可控资源、次/超同步振荡监视等分析与评价。
■ 基本功能
• 新能源故障过程实时追踪
• 新能源精益控制
• 可控资源监视
• 次/超同步振荡监视
• 紧急控制要求
■ 系统组成
• 源控终端
风机侧或光伏逆变器侧装设的数据采集与控制设备，作为发电单元与紧急态监控层装置的衔接环节，实现发电单元运行信息 的快速采集与上送、控制指令的快速接收与执行等功能。

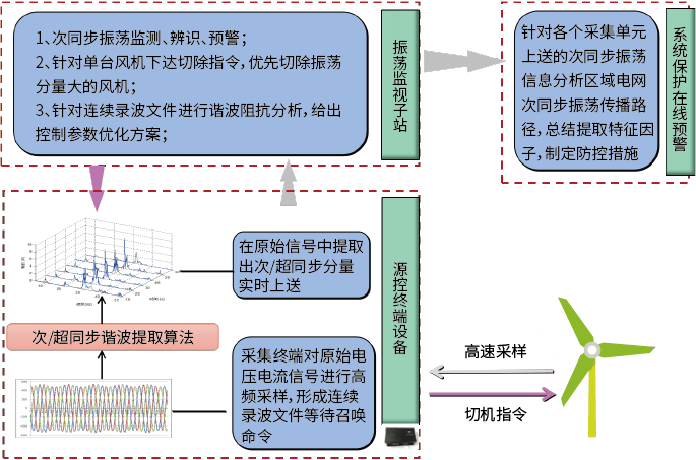

•紧急态监控层装置/振荡监视子站
在新能源场站内装设的监视与控制设备，作为安全稳定控制层和源控终端层的衔接环节，也可用于与场站其他设备的互联互通，实现发电单元信息的毫秒级汇聚与上送、紧急控制指令的快速接收与下发、次超同步振荡信息的收集与传输等功能，以满足对新能源场站的感知和控制需求，一般包括紧急态监控装置和次超同步振荡监视子站装置。
