■ 产品简介
高压直流输电、柔性交流输电系统（FACTS）的应用以及新能源大规模并网为电网引入了大量电力电子设备，给电网注入了大量的间谐波和次/超同步振荡信号，这对新能源发电场站的安全、经济运行带来很大的隐患。为加强电力系统调度中心对电力系统动态稳定的监测和分析能力，在重要变电站、换流站、新能源场站等安装宽频测量装置，逐步构建电力系统广域宽频测量系统。为调度中心分析电力系统动态过程，提供充足的数据，与EMS系统及安全自动控制系统结合，加强对电力系统动态安全稳定的监控。
该系统通过宽频测量装置实现宽频振荡监测、次同步/超同步振荡监测、录波以及数据的实时传输，采用NseaDB羲和数据库实现毫秒级谐波分量、微秒级录波数据的存储和分析处理。
■ 系统功能

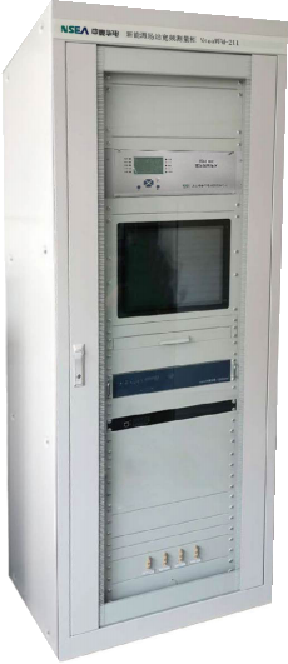

宽频测量装置：负责同步采集测量、录波以及数据的实时传输；具有谐波/间谐波实时监测、低频振荡监测、次/超同步振荡监测、宽频振荡监测、时间同步及监测功能。主要支持以下功能：
• 高频同步采样
• 工频相量测量
• 非工频电气量测量
• 次同步/超同步及宽频振荡测量
宽频处理单元：用于场站端宽频测量数据采集、存储和转发的装置。具有数据的预处理和分析，支持原始测量数据、预处理数据和诊断分析结果向主站的定制传输，同时接收主站下达的操作命令。主要支持以下功能：
• 数据存储和长录波
• 战域数据分析
• 主子站协同
• 数据预处理和分析功能
